Wybór odpowiedniego rezystora dla diod LED w samochodzie jest kluczowy dla ich prawidłowego działania. Nieodpowiedni dobór rezystora może prowadzić do uszkodzenia diod, co z kolei wiąże się z dodatkowymi kosztami naprawy. Warto zrozumieć, jakie czynniki wpływają na dobór rezystora, takie jak typ diody LED, jej napięcie, moc oraz charakterystyka obwodu w samochodzie.
Przy podejmowaniu decyzji o wyborze rezystora, warto skonsultować się z instrukcjami producenta diod lub zasięgnąć porady specjalisty. Dokładne zrozumienie tych aspektów pozwoli na uniknięcie problemów oraz zapewni optymalne działanie oświetlenia LED w pojeździe.
Kluczowe informacje:- Wybór rezystora zależy od typu diody LED oraz jej parametrów elektrycznych.
- Nieodpowiedni rezystor może prowadzić do spalania diod LED.
- Wartości rezystorów można obliczyć na podstawie napięcia i prądu diody.
- Zawsze warto zapoznać się z instrukcjami producenta przed dokonaniem wyboru.
- Skonsultowanie się z ekspertem może pomóc w uniknięciu błędów.
Jakie są podstawowe zasady doboru rezystora do LED w samochodzie?
Wybór odpowiedniego rezystora do diod LED w samochodzie jest kluczowy dla ich prawidłowego działania. Nieodpowiedni dobór rezystora może prowadzić do uszkodzenia diod, co wiąże się z nie tylko z dodatkowymi kosztami, ale również z problemami z oświetleniem. Dlatego warto znać kilka podstawowych zasad, które pomogą w podłączeniu diod LED w samochodzie.
Przy doborze rezystora należy wziąć pod uwagę kilka istotnych czynników, takich jak typ diody LED, jej napięcie oraz charakterystyka obwodu w samochodzie. Warto również pamiętać, że różne diody mogą mieć różne wymagania dotyczące zasilania, co wpływa na wartość rezystora. Obliczenie odpowiedniej wartości rezystora pozwala uniknąć problemów i zapewnia długotrwałe działanie diod LED.
Jak obliczyć wartość rezystora dla różnych typów LED?

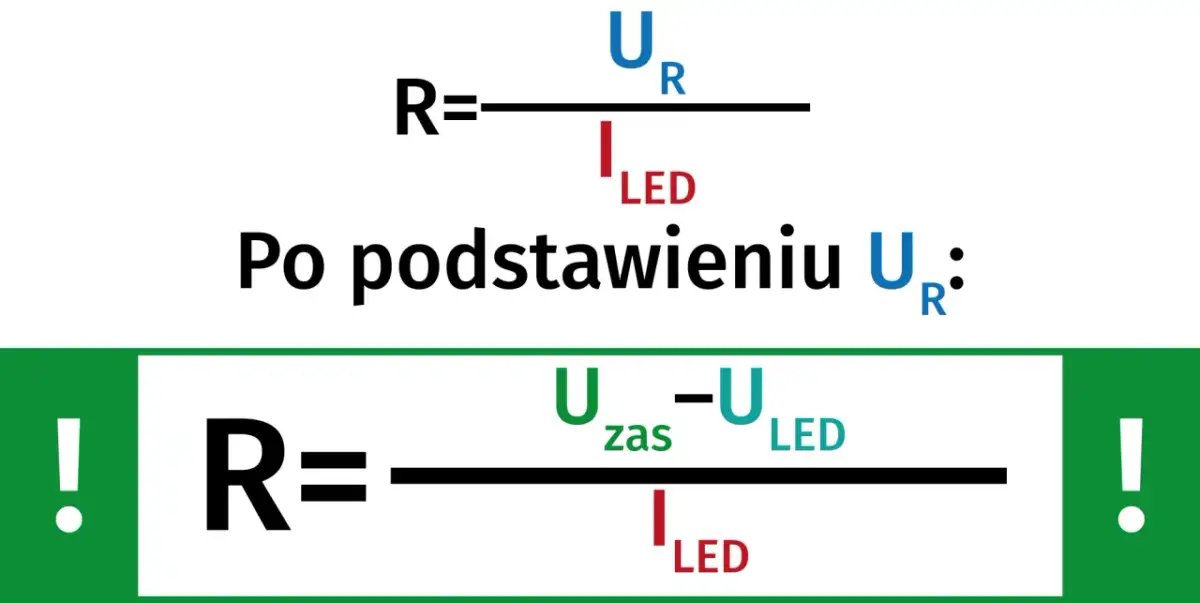

Obliczenie wartości rezystora dla diod LED w samochodzie opiera się na kilku prostych zasadach. Kluczowym elementem jest znajomość napięcia zasilania oraz napięcia pracy diody LED. Można zastosować wzór Ohma, który pozwala na obliczenie odpowiedniej wartości rezystora, aby dostarczyć diodzie odpowiednią ilość prądu. Wzór ten wygląda następująco: R = (U_zasilania - U_LED) / I_LED, gdzie R to wartość rezystora, U_zasilania to napięcie zasilania, U_LED to napięcie pracy diody, a I_LED to prąd, który powinna pobierać dioda.
Warto również pamiętać, że różne typy LED mogą mieć różne napięcia pracy. Na przykład diody białe zazwyczaj mają napięcie pracy wynoszące od 3 do 3.5V, podczas gdy diody czerwone mogą działać przy napięciu od 1.8 do 2.2V. Dlatego przed przystąpieniem do obliczeń warto zapoznać się z specyfikacją techniczną diody LED, aby mieć pewność, że dokonujemy właściwego wyboru. Dobrze dobrany rezystor nie tylko zabezpiecza diodę LED, ale także zapewnia jej optymalne działanie przez długi czas.
Jakie parametry LED są kluczowe przy doborze rezystora?
Wybierając rezystor do LED w samochodzie, należy zwrócić szczególną uwagę na kilka kluczowych parametrów diody. Po pierwsze, napięcie przewodzenia (forward voltage) to wartość, przy której dioda zaczyna przewodzić prąd. Zazwyczaj wynosi ona od 1.8V do 3.5V, w zależności od koloru i typu diody. Po drugie, ważny jest prąd diody (current), który powinien być zgodny z wartościami podanymi przez producenta, aby uniknąć jej uszkodzenia.
Ostatnim, ale nie mniej istotnym parametrem jest moc znamionowa (power rating) diody LED. Określa ona maksymalną moc, jaką dioda może bezpiecznie przyjąć. Zrozumienie tych parametrów pozwala na dokładne obliczenie wartości rezystora, co z kolei zapewnia optymalne działanie diod i ich długowieczność. Pamiętaj, że każdy typ diody LED ma swoje specyficzne wymagania, dlatego zawsze warto zapoznać się z dokumentacją techniczną.
Jakie wzory wykorzystać do obliczeń rezystora dla LED?
Obliczenie wartości rezystora dla diod LED można przeprowadzić za pomocą wzoru Ohma. Wzór ten jest podstawowym narzędziem w elektronice i wygląda następująco: R = (U_zasilania - U_LED) / I_LED, gdzie R to wartość rezystora, U_zasilania to napięcie zasilania, U_LED to napięcie pracy diody, a I_LED to prąd, który powinien pobierać dioda. Użycie tego wzoru pozwala na precyzyjne dobranie rezystora, co jest kluczowe dla prawidłowego funkcjonowania podłączenia diody LED w samochodzie.
Przykładowo, jeśli mamy zasilanie 12V, diodę LED o napięciu pracy 2V i prądzie 20mA, obliczenia będą wyglądały następująco: R = (12V - 2V) / 0.02A = 500Ω. Wartość ta wskazuje, że potrzebujemy rezystora o wartości 500Ω, aby dioda LED działała prawidłowo. Poniżej znajduje się tabela z przykładowymi obliczeniami dla różnych specyfikacji LED:
| Napięcie zasilania (V) | Napięcie LED (V) | Prąd LED (mA) | Wartość rezystora (Ω) |
|---|---|---|---|
| 12 | 2 | 20 | 500 |
| 12 | 3 | 20 | 450 |
| 12 | 1.8 | 20 | 610 |
Jak dobrać rezystor do popularnych typów LED w autach?
Wybierając rezystor do LED w samochodzie, warto znać specyfikacje najpopularniejszych typów diod LED. Na przykład, diody LED białe, które są powszechnie stosowane w oświetleniu samochodowym, zazwyczaj mają napięcie pracy wynoszące od 3 do 3.5V oraz prąd 20mA. Aby dobrać odpowiedni rezystor, można zastosować wzór Ohma: R = (U_zasilania - U_LED) / I_LED. Dla zasilania 12V i diody białej o napięciu 3V, obliczenia będą wyglądały następująco: R = (12V - 3V) / 0.02A = 450Ω.
Kolejnym popularnym typem diody LED są diody czerwone, które mają niższe napięcie pracy, zazwyczaj od 1.8V do 2.2V. Dla tych diod, przy zasilaniu 12V i prądzie 20mA, obliczenia będą wyglądały tak: R = (12V - 2V) / 0.02A = 500Ω. Poniżej znajduje się lista popularnych typów LED i ich odpowiednich wartości rezystorów:
- Diody białe: 450Ω
- Diody czerwone: 500Ω
- Diody niebieskie: 390Ω
- Diody zielone: 330Ω
Jak zmierzyć napięcie i prąd w obwodzie samochodowym?
Aby prawidłowo dobrać rezystor do LED w samochodzie, konieczne jest zmierzenie napięcia i prądu w obwodzie. Do pomiaru napięcia można użyć multimetru, który należy ustawić na odpowiedni zakres. Wystarczy podłączyć końcówki multimetru do punktów, które chcemy zmierzyć, a wynik odczytać na wyświetlaczu. Pamiętaj, aby zawsze zaczynać od najwyższego zakresu, aby uniknąć uszkodzenia urządzenia.
Pomiar prądu wymaga nieco innego podejścia. Należy ustawić multimetr na pomiar prądu (amperów) i włączyć go w szereg z obwodem. To oznacza, że prąd musi przechodzić przez multimetr, aby można było go zmierzyć. Upewnij się, że znasz maksymalne wartości prądu, aby nie uszkodzić multimetru. Właściwe pomiary napięcia i prądu to klucz do obliczenia rezystora do LED 12V.
Czytaj więcej: Czy wiesz, ile VATu można odliczyć od samochodu? Sprawdź, jakie koszty się liczą!
Wybór odpowiedniego rezystora do LED w samochodzie kluczowy dla bezpieczeństwa
Dobór odpowiedniego rezystora do LED w samochodzie jest kluczowy dla prawidłowego działania diod oraz ich długowieczności. W artykule omówiono, jak obliczyć wartość rezystora na podstawie specyfikacji diod, takich jak napięcie przewodzenia i prąd. Przykłady obliczeń dla popularnych typów LED, takich jak diody białe i czerwone, pokazują, jak różne napięcia pracy wpływają na dobór wartości rezystora, co jest niezbędne, aby uniknąć uszkodzenia diod.
Oprócz obliczeń, artykuł podkreśla znaczenie pomiaru napięcia i prądu w obwodzie samochodowym. Użycie multimetru do dokładnych pomiarów jest niezbędne, aby zapewnić, że podłączenie diody LED w samochodzie odbywa się zgodnie z wymaganiami technicznymi. Właściwe pomiary oraz dobór rezystora pozwalają uniknąć błędów, które mogą prowadzić do spalenia diod LED, co podkreśla znaczenie tych czynności w kontekście bezpieczeństwa i efektywności oświetlenia w pojazdach.
